快速了解湿式报警阀的作用及组成和结构!
2019-04-18 15:00:34
作者:合景消防
浏览:3927
       在上篇文章内容里,合景消防也给大家简单的讲解了一下什么是湿式报警阀,同时还讲解了湿式报警阀的工作原理以及相关规范要求,今天我们再给大家分享一下湿式报警阀的组成和结构以及作用,感兴趣的不妨继续往下了解吧!

快速了解湿式报警阀的作用及组成和结构!

       湿式报警阀作用如下:


       在不考虑火灾自动报警系统的情况下,喷淋系统将会通过湿式报警阀独立报警,阀后压力改变后,报警阀打开,部分水进入延时器,持续注水后催动水力警铃动作,从而起到报警作用。


       湿式报警阀组成如下:


       湿式报警阀由延迟器、水力警铃、压力开关、模拟试验阀、铃响截止阀、水源控制阀等五大组件组成。

       1)延迟器是一个罐式容器,入口与报警阀的报警水流通道连接,出口与压力开关和水力警铃连接,延迟器入口前安装过滤器。

       2)水力警铃是一种靠水力驱动的机械警铃,安装在报警阀组的报警管道上。

       3)压力开关是一种压力传感器,是自动喷水灭火系统中的一个部件,其作用是将系统的压力信号转化为电信号。

       4)在模拟的过程中,如果各功能正常,则可以关闭铃响截止阀,这样水力警铃就不会响了。

       5)水源控制阀是控制报警管路的控制阀。

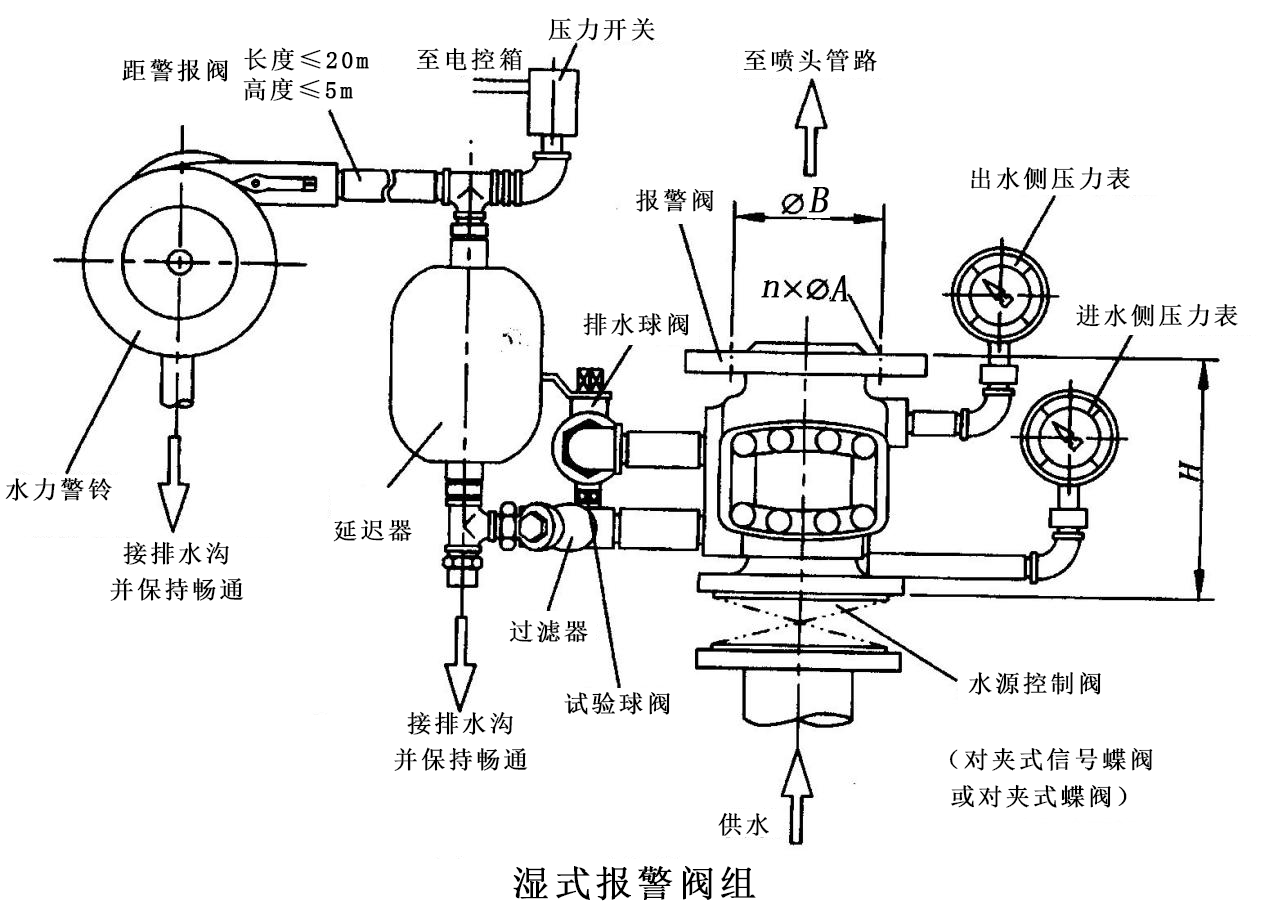

       湿式报警阀结构如下:


       了解湿式报警阀结构的话还是看图比较贴切和容易看懂些!

快速了解湿式报警阀的作用及组成和结构


       关于湿式报警阀的组成和结构以及作用就分享到这里了,想了解更多关于消防知识的可以多关注合景消防。
