防火卷帘门的施工规范以及验收规范!
2019-04-23 11:10:07
作者:合景消防
浏览:1361
       安装防火卷帘门是能起到较好地防火、隔火作用的,在厂房、车间、地下车库、商超等场所都经常能看防火卷帘门的。明白防火卷帘门的作用以及应用场所之后,接下来再给大家讲解一下防火卷帘门施工规范和防火卷帘验收规范,相信这是大家比较想了解的一些内容。

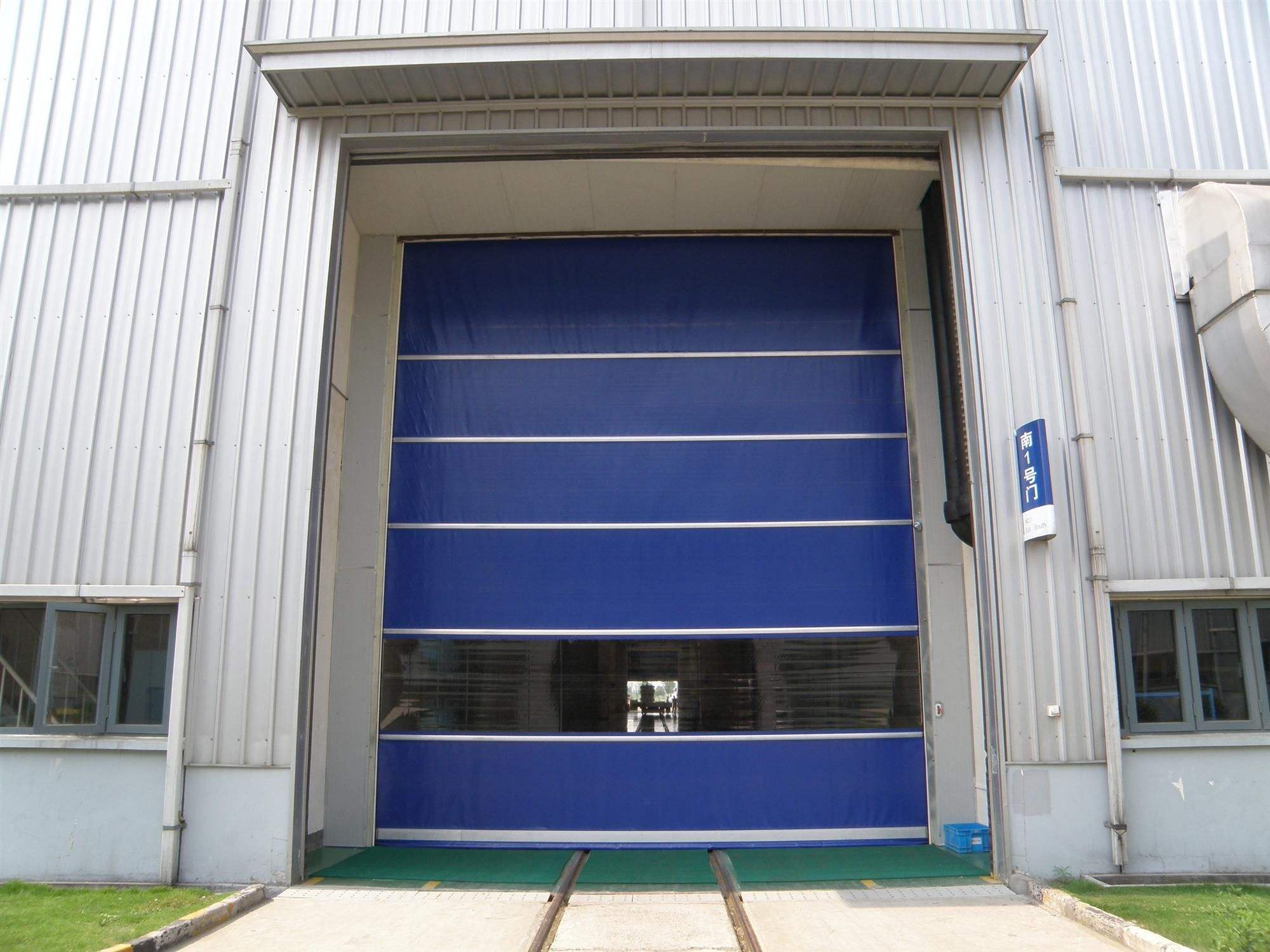

防火卷帘门的施工规范以及验收规范!

       防火卷帘门施工规范如下:


       1、钢质防火卷帘相邻帘板串接后应转动灵活,摆动90°不应脱落。帘板装配完毕后应平直,不应有孔洞或缝隙。而且帘板两端挡板或防窜机构应装配牢固,卷帘运行时,相邻帘板窜动量不应大于2mm。

       2、无机纤维复合防火卷帘帘面两端应安装防风钩;而且帘面应通过固定件与卷轴相连。

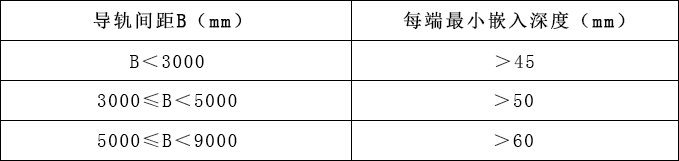

       3、防火卷帘帘板或帘面嵌入导轨的深度应符合下图的规定。导轨间距大于下图的规定时,导轨间距每增加1000mm,每端嵌入深度应增加10mm,且卷帘安装后不应变形。


       4、导轨顶部应成圆弧形,其长度应保证卷帘正常运行。

       5、导轨的滑动面应光滑、平直。帘片或帘面、滚轮在导轨内运行时应平稳、顺畅,不应有碰撞和冲击现象。

       6、单帘面卷帘的两根导轨应互相平行,双帘面卷帘不同帘面的导轨也应互相平行,其平行度误差均不应大于5mm。

       7、卷帘的导轨安装后相对于基础面的垂直度误差不应大于1.5mm/m,全长不应大于20mm。

       8、卷帘的防烟装置与帘面应均匀紧密贴合,其贴合面长度不应小于导轨长度的80%。

       9、防火卷帘的导轨应安装在建筑结构上,并应采用预埋螺栓、焊接或膨胀螺栓连接。导轨安装应牢固,固定点间距应为600mm~1000mm。

       10、座板与地面应平行,接触应均匀。座板与帘板或帘面之间的连接应牢固。

       11、无机复合防火卷帘的座板应保证帘面下降顺畅,并应保证帘面具有适当悬垂度。

       12、门楣安装应牢固,固定点间距应为600mm~1000mm。

       13、门楣内的防烟装置与卷帘帘板或帘面表面应均匀紧密贴合,其贴合面长度不应小于门楣长度的80%,非贴合部位的缝隙不应大于2mm。

       14、卷轴与支架板应牢固地安装在混凝土结构或预埋钢件上。而且卷轴在正常使用时的挠度应小于卷轴的1/400。

       15、卷门机应按产品说明书要求安装,且应牢固可靠。

       16、卷门机应设有手动拉链和手动速放装置,其安装位置应便于操作,并应有明显标志。手动拉链和手动速放装置不应加锁,且应采用不燃或难燃材料制作。

       17、防护罩尺寸的大小应与防火卷帘洞口宽度和卷帘卷起后的尺寸相适应,并应保证卷帘卷满后与防护罩仍保持一定的距离,不应相互碰撞。

       18、防护罩靠近卷门机处,应留有检修口。防护罩的耐火性能应与防火卷帘相同。

       19、温控释放装置的安装位置应符合设计和产品说明书的要求。

       20、防火卷帘、防护罩等与楼板、梁和墙、柱之间的空隙,应采用防火封堵材料等封堵,封堵部位的耐火极限不应低于防火卷帘的耐火极限。

       21、防火卷帘的控制器和手动按钮盒应分别安装在防火卷帘内外两侧的墙壁上,当卷帘一侧为无人场所时,可安装在一侧墙壁上,且应符合设计要求。控制器和手动按钮盒应安装在便于识别的位置,且应标出上升、下降、停止等功能。

       22、防火卷帘控制器及手动按钮盒的安装应牢固可靠,其底边距地面高度宜为1.3m~1.5m。

       23、防火卷帘控制器的金属件应有接地点,且接地点应有明显的接地标志,连接地线的螺钉不应作其他紧固用。

       24、防火卷帘两侧均应安装火灾探测器组和手动按钮盒。当防火卷帘一侧为无人场所时,防火卷帘有人侧应安装火灾探测器组和手动按钮盒。

       25、用于联动防火卷帘的火灾探测器的类型、数量及其间距应符合现行国家标准《火灾自动报警系统设计规范》GB 50116的有关规定。

       26、用于保护防火卷帘的自动喷水灭火系统的管道、喷头、报警阀等组件的安装,应符合现行国家标准《自动喷水灭火系统施工及验收规范》GB 50261的有关规定。

       27、防火卷帘电气线路的敷设安装,除应符合设计要求外,尚应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。

       防火卷帘验收规范如下:


       一、防火卷帘门应满足的技术要求

       1、平均升降速度:3米/分钟。

       2、耐火时间:240分钟。

       3、漏烟量:0.18M3/分钟。

       4、电动上下,自动闭锁,手动开启。

       5、接到烟温感信号,卷帘自动迫降。

       6、接到消防控制中心信号,可迫降到底或停在任意位置。

       二、主要原材料的厚度应满足下列规定

       帘板厚度2mm;座板厚度≥3mm;导轨厚度≥3.0;门楣厚度1.5mm;箱体厚度0.8mm。

       三、外观要求

       1、帘板、导轨、门楣、卷轴等部位的表面不允许有裂纹、压坑及较明显的凹凸、锤痕、毛刺、空洞等缺陷。

       2、相对运动在切割、弯曲、冲钻等加工处,必须清理毛刺。

       3、构件或零部件的组装、拼接处不允许有错位。

       4、焊接处应牢固,外观平整、不允许有夹渣、漏焊等现象。

       5、零部件的外漏表面,必须做防锈处理,其涂层、镀层应均匀,不得有斑剥的现象。

       6、所有紧固件必须紧牢,不允许有松动现象。

       四、卷帘启闭、运行平均噪音应满足下列要求




       五、主要质量要求

       (1)、帘板

       1、相邻互锁帘板串接后转动灵活,摆动±90°不允许脱落,对具有防烟性能的重叠形帘板串接后,摆动±90°不允许脱落。

       2、帘板两端挡板或防窜机构装配要牢固,装配成卷帘后,帘板窜动量不得大于2mm。

       3、帘板要平直,帘板直线度每米不得大于1.5mm,全长直线度不得超过0.12%。

       4、帘板装配成卷帘后,不允许有空洞和缝隙存在。

       5、具有防烟性能的帘板,内外鼻钩窜接后的接触面成弧面接触,弧度角在30°范围内必须接触。

       6、帘板装配成卷帘后,在运行时不允许有倾斜,应当平行升降,卷帘的不平直长不大于洞口高度的1/300。

       (2)、导轨

       1、导轨的顶部应成圆弧形,其长度应超过洞口至少75mm。

       2、具有防烟性能的导轨,必须有防烟装置,使用材料应为不燃材料,隔烟装置与卷帘表应均匀紧密贴合,贴合面不应小于80%。

       3、导轨的滑道应光滑、平直,直线度每米不得大于1.5mm,全长直线度不得大于0.12%,不允许有扭曲、凹凸、毛刺等。

       4、导轨现场安装应牢固,安装后垂直度每米不得大于5mm,全长垂直度不得大于20mm.

       5、卷帘在导轨内运行应平稳、顺畅,不允许有碰撞、冲击现象。

       (3)、门楣

       1、门楣的结构必须有效的阻止火势蔓延。

       2、具有防烟性能的门楣,必须设置防烟装置,有效的阻止烟气外溢,防烟装置所有的材料应为不燃材料。

       3、门楣的防烟装置与门楣密封面和卷帘表面的均匀接触,接触面不应小于门洞口宽度的80%,非接触面缝隙不得大于2mm。

       4、门楣现场安装应牢固,预埋钢件间距不得大于600mm。

       (4)、座板

       1、座板与地面的接触应均匀、平行。

       2、座板宜采用角钢组成,角钢尺寸应根据洞口宽度决定,铆钉连接或用螺栓连接,间距不大于300mm。

       (5)、传动装置

       1、卷门机的安装必须留有检修的空间,安装应牢固,不得漏油。

       2、支座安装牢固,轴承无异样,加油充足。

       3、各个旋转轴的链轮中心应同轴一致,无破损。

       4、卷门机有电动式和手动式两种,防火卷帘必须配用防火卷帘门机或普通卷门机加防火隔热装置,并应取得耐火测试合格证明。

       (6)、 电气安装

       1、电气按钮启动操纵灵活,集中控制和联动控制的动作灵活准确。

       2、自动控制的保险装置应安装在卷帘附近2m范围的暴露部分及随时能监控的部分。防火卷帘门里门外均设控制按钮。

       3、自动控制的电源、备用电源或蓄电池应能保持正常工作状态,所用的电器线路不允许裸露,应埋入墙内或有穿线管。

       4、钢质防火卷帘与墙体的安装要求:钢质防火卷帘安装在建筑物墙体上,应采用焊接或预埋螺栓连接,对原有建筑可以在混凝土墙或混凝土柱上采用膨胀螺栓装配,并应保证安装强度,满足设计要求。

       以上就是合景消防整理的防火卷帘门施工规范和防火卷帘验收规范,防火卷帘门安装验收完之后,在正常使用的情况下所有的防火卷帘应该每周做一次检查和试验,检查时应认真做好记录,对发现的问题应及时解决,不留隐患。
