消防图纸会审有哪些要点?
2019-10-09 15:28:14
作者:合景消防
浏览:39
       消防图纸会审是施工管理工作中施工准备阶段的一项重要技术工作,是建设的基本要求。其目的是减少施工图的差错,确保工程质量和施工顺利进行,降低建设资金。做好消防图纸会审是非常重要的工作,合景消防认为以下要点须提前注意到。


消防图纸会审有哪些要点


       消防图纸会审要点如下

       泡沫灭火系统

       1、泡沫混合液支干管道控制阀距储罐偏近,且不易操作;

       2、混合液管道上未设置泡沫栓;

       3、计算混合液数量及泡沫消火栓用量和管道容积未考虑在内;

       4、管网最低处未设置泄放装置;

       5、管路最高点及局部高点未设自动排气阀。

       气体灭火系统

       1、灭火强度及灭火剂量未准确计算;

       2、对围构物件的抗压强度考虑较少;

       3、对防护区的分隔要求考虑较少;

       对于三层设置的防护区,对吊顶以上及地板下的防护区的分隔应按照大空间(天花板以下部分)的要求进行严格分隔。对于单层喷头布置:吊顶以上部位的分隔规范尚未明确规定,要看灭火剂量的设计量是否考虑到吊顶以上部分的空间。

       4、对探测器的组合布置考虑较少;

       对于地板下的探测器由于空调送风后气流的影响,故探测器应向上安装。

       5、气体灭火系统的联动问题

       系统设计时未考虑相应的联动控制、关闭开口、停止风机等功能。

       6、气体灭火场所排烟联动控制;

       气体灭火实质是在被保护区内释放灭火气体,浓度达到一定值后扑灭火灾。显然,气体灭火场所在火灾时,应为封闭场所,除应关闭门窗及通风设施外,排烟设施也不能开。这与一般灭火场所是不同的。现代建筑中,有许多采用了玻璃幕墙等固定窗扇的建筑,有些是以洁净防护等功能要求而设计的封闭性建筑,其中有些房间属设置机械排烟设施的场所,有些又属设置气体灭火装置的场所。显然,就出现了在气体灭火场所设置的排烟设施,若对规范不加以分析,要求在发生火灾时应联控开启排烟设施;这样做,从灭火实效看是不合理的。因此,对规范使用的场所设计时要具体分析。

       消火栓给水系统

       1、消防水池

       (1)消防水池的有效容量偏小

       对建筑物火灾延续时间、室内消火栓用水量选用错误。老旧工程改造后,增设喷淋系统,而水池容量却没有增加。

       (2)合用水池无消防专用的技术措施

       有些工程的消防用水与生产、生活合用水池,以防止水质变坏;但未设计消防专用措施。

       (3)较大容量水池无分格措施

       消防水池如超过1000m3的消防水池,所对应的建筑危险性或重要性比较大,消防水池有了分格措施后,消防水池清洗期间仍有一半消防水源,确保建筑物的安全。

       2、消防水泵

       (1)消防水泵流量偏小

       消防泵流量偏小不能满足室内消防用水量的要求。

       (2)消防水泵扬程偏大

       消防泵的扬程偏大对管网工作不利。

       (3)一组消防水泵只有一根吸水管

       有的工程一组消防水泵只有一根吸水管,当吸水管检修时,整个系统瘫痪。

       (4)一组消防水泵只有一根出水管

       和消防水泵的吸水管一样,如果一组消防水泵只有一根出水管,就会降低消防系统的可靠性。

       (5)水泵出水管上无压力表、无试验放水阀、无泄压阀

       消防水泵出水管装有压力表,试验放水阀,在检查消防泵时,可使消防泵的出水不进入管网,使管网免受超压和水锤的影响。由于发生初期火灾时启动消防泵后管网会超压,且会产生水锤效应,停泵时也会产生水锤效应。出水管上设置泄压阀后能泄压且能减小水锤效应。

       (6)引水装置设置不正确:

       ①吸水管应设引水罐,

       ②吸水管上应设底阀,高位水箱不渗水。

       (7)水泵的吸水管的管径偏小

       有些设计选用管径偏小,水泵的流量达不到设计值。

       3、增压设施

       (1)增压泵的流量偏大。

       4、水泵接合器

       (1)水泵接合器与室外消火栓或消防水池的取水口距离大于40米;

       (2)水泵接合器的数量偏少;

       (3)水泵接合器未分区设置。

       5、减压装置的设置

       (1)消防栓口的动压大于0.5Mpa的未设减压装置;

       (2)减压孔板孔径偏小,启动消防泵后,实测动水圧为0.12Mpa,充实水柱<10米,不利于灭火。

       6、消火栓按钮

       (1)消火栓按钮功能不齐,常见错误有4种类型。

       a、消火栓按钮不能直接启泵,只能通过联动控制器启动消防水泵。

       b、消火栓按钮启动后无确认信号。

       c、消火栓按钮不能报警。

       d、消火栓按钮通过220V强电启泵。

       (2)临时高压给水系统部分消火栓箱内未设置直接启泵按钮

       7、消防水箱

       (1)屋顶合用水箱无直通消防管网水管

       (2)合用水箱无消防水专用措施

       (3)消防水箱出水管上未设单向阀。

       8、屋顶未设检查用的试验消火栓

       自动喷水灭火系统

       1、消防水池(可参见消火栓系统)

       2、消防水泵(可参见消火栓系统)

       3、稳压系统

       (1)稳压泵的选型许多消防工程中稳压泵的流量偏大。

       (2)稳压泵的位置

       有些设计人员在高位水箱处设置稳压泵,就近接入自动喷水灭火系统的立管顶部,此种方式存在的问题是:当喷头受热爆炸后,阀后压力降低,稳压泵启动后,仅能使湿式报警阀后的管网压力升高,故不能开启阀瓣,因此压力开关没有讯号启动喷淋泵。

       4、水泵接合器

       (1)水泵接合器的设置;

       (2)水泵接合器的设计数量偏少。

       5、减压装置的设置

       有些设计人员在设计高层建筑物自动喷水灭火系统未予考虑。

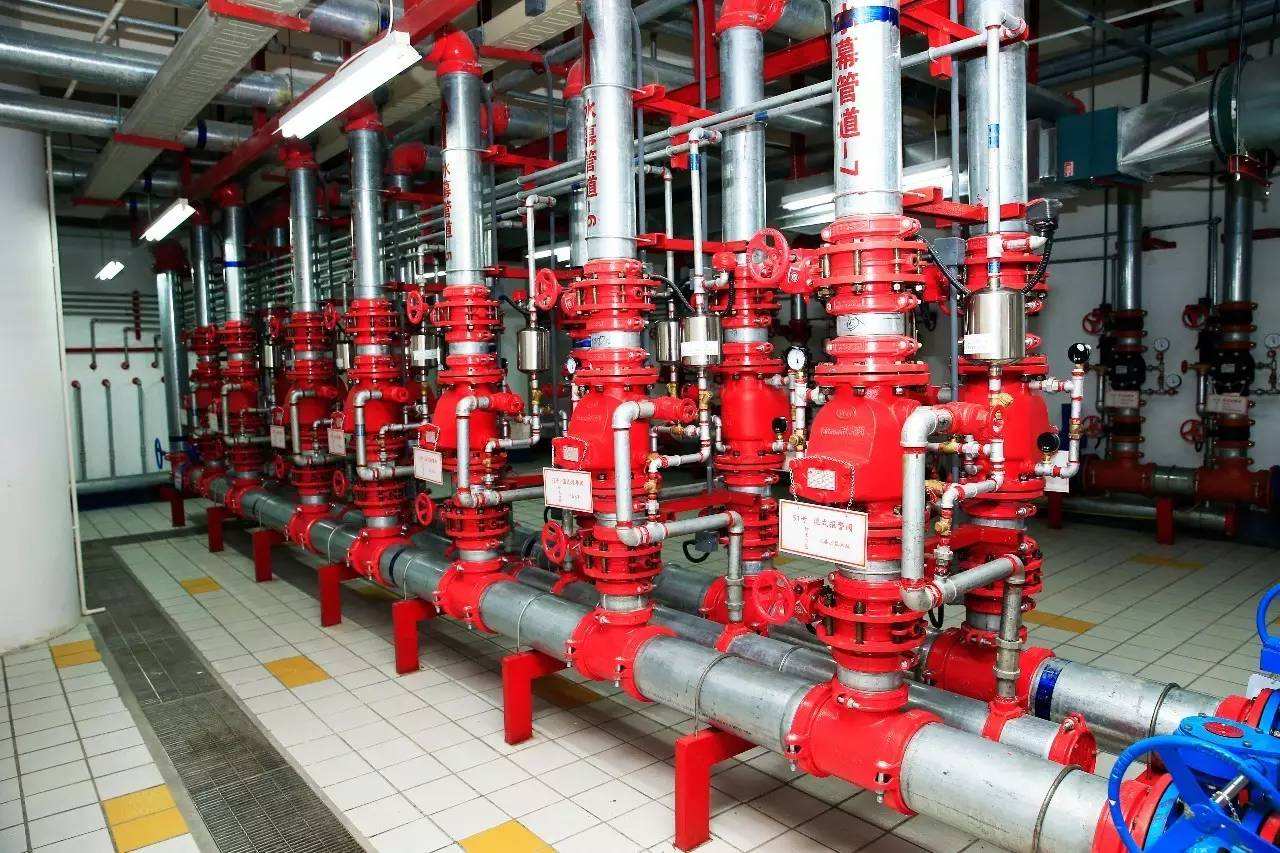

       6、湿式报警阀

       (1)湿式报警阀的设置

       许多消防工程在设计报警阀的地点时考虑不周全。

       (2)供水控制阀

       有些工程在设计时未设置供水控制阀。

       7、水流指示器

       水流指示器前应安装信号阀,与水流指示器间的距离不宜小于300毫米,大部分消防工程中均未设计信号阀。

       8、末端试验装置

       末端试验装置包括试验阀、压力表、排水管,试验管径不小于25毫米。许多工程中末端试验装置管径<25毫米,

       9、系统联动试验末端试验阀打开,压力表读数应不小于0.049MPa,许多消防工程最不利点放水试验时,压力表读数小于0.049MPa。这是因为设计时未考虑最不利点的动水压力。

       10、喷头

       宽度大于1.2米的风管腹面下应设喷头。但多数设计单位在工种的会签中会遗漏此项。设计人员在设计喷头布置时,除了考虑满足上述规范要求外,还应考虑喷头与大功率发热灯具和通风管风口的距离不应过近,以免系统运行后出现喷头被大功率发热灯具散发的热量引起误动作喷水;当喷头离送风口太近喷水灭火时,喷出的水被从通风管风口出来的风吹离正常洒水范围。所以设计人员在喷头布置设计时就应与其它专业设计人员共同会商。

       11、消防水箱

       (1)、(2)、(3)、(4)点可参见消火栓系统

       (5)在消防水箱出水管处设置的止回阀与水箱底的垂直距离太小(通常不足1米),在放水试验时,水流指示器不能报警。

       12、部分消防工程在水泵的出水管上未装设泄压阀。

       13、固定托座和固定支架

       设计人员在自动喷水灭火系统设计的同时计算出荷载,并依据此值设计出配水立管底部的专用承重托座,且同时还应会同建筑结构专业的设计人员验算建筑结构部件能否承受此托座传递过来的荷载

       14、套管与所穿管道间隙密实填料的选择设计人员在设计自动喷水灭火系统时就应把套管填充材料选定下来。选择玻璃纤维布代替石棉作套管间隙填充材料较好。

       15、压力开关水力警铃误报警,有些误报问题往往是因为设计原因造成的

       (1)由于市政水压力波动大,而湿式报警阀本质上是一只止回阀,只允许水单方向流动。当市政水处于低压时,湿式报警阀处于关闭状态,那么在市政水压力升高时湿式报警阀即打开,引起误报。

       (2)如果稳压泵补水平缓,始终使阀瓣小角度开启向管网补水,即不会发生"误报"。如果补水速率过大,一开始补水,阀瓣就冲至大角度开启,即发生误报

       关于消防图纸会审要点就分享到这里了,如果你还想了解更多消防工程的知识,可关注合景消防。
