消防自动喷水灭火系统喷头选型(民用建筑和厂房建筑)
2019-12-19 14:47:32
作者:合景消防
浏览:421
       本项目属于民用建筑和厂房建筑,按《建筑设计防火规范》BG50016的要求应设置自动喷水灭火系统。

       本系统采用闭式系统和湿式系统。采用闭式喷头,喷头的公称动作温度一般选用68℃(厨房选用93℃);不做吊顶的场所采用直立型喷头(喷头溅水盘向上安装,其溅水盘与顶板的距离按《自动喷水灭火系统设计规范》GB50084的7.1.6、7.1.7、7.1.14、7.1.15条的规定),有吊顶场所采用下垂型或吊顶型喷头(喷头溅水盘向下安装),顶板为水平面的轻危险级、中危险级I级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室可采用边墙型喷头。

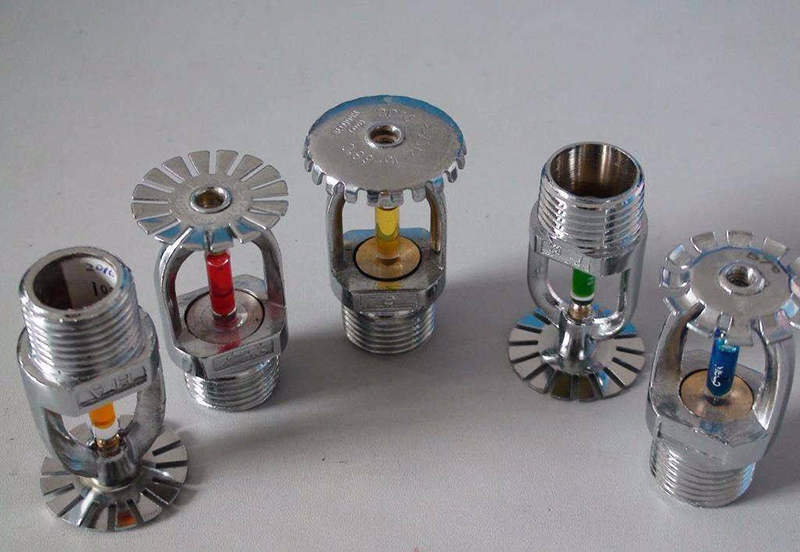

消防自动喷水灭火系统喷头选型


       一般均优先采用标准覆盖面积洒水喷头,最小布置间距不应小于1.8m;只有顶板为水平面且无梁、通风管道等障碍物影响喷头洒水的场所采用扩大覆盖面积洒水喷头,最小布置间距不应小于2.4m。

       净空高度大于800mm的闷顶和技术夹层,当闷顶内敷设的配电线路采用不燃材料套管或封闭式金属线槽保护、风管保温材料等采用不燃难燃材料制作且无其他可燃物时,闷顶和技术夹层内可以不设置喷头,否则应加设喷头。

       其他的设计参数如下:

       1)最大净空高度h≤8m的区域,按轻危险级进行设计:设计喷水强度为4L/(min·),作用面积为160,持续喷水时间为1h。

       (1)当选用标准覆盖面积洒水喷头(快速响应或特殊响应或标准响应均可)时,喷头流量系数K=80,系统最不利点处喷头的最小工作压力为0.1MPa,喷头最大布置间距不大于4.4m;

       (2)当选用扩展覆盖面积洒水喷头(快速响应)时,喷头流量系数K=115,系统最不利点处喷头的最小工作压力为0.1MPa,喷头最大布置间距不大于5.4m。

       2)最大净空高度h≤8m的区域,按中危险级I级进行设计:设计喷水强度为6L/(min·),作用面积为160,持续喷水时间为1h。

       (1)当选用标准覆盖面积洒水喷头(民用建筑采用快速响应或特殊响应或标准响应均可、厂房采用特殊响应或标准响应)时,喷头流量系数K=80,系统最不利点处喷头的最小工作压力为0.1MPa,喷头最大布置间距不大于3.6m。公共娱乐场所、中庭环廊,医院、疗养院的病房及治疗区域,老年、少儿、残疾人的集体活动场所,超出水泵接合器供水高度的楼层,地下的商业场所宜选用快速响应喷头。

       (2)当选用扩展覆盖面积洒水喷头(民用建筑采用快速响应、厂房采用标准响应)时,喷头流量系数K=115,系统最不利点处喷头的最小工作压力为0.15MPa,喷头最大布置间距不大于4.8m。

       3)最大净空高度h≤8m的区域,按中危险级II级进行设计:设计喷水强度为8L/(min·),作用面积为160,持续喷水时间为1h。

       (1)当选用标准覆盖面积洒水喷头(民用建筑采用快速响应或特殊响应或标准响应均可、厂房采用特殊响应或标准响应)时,喷头流量系数K=80,系统最不利点处喷头的最小工作压力为0.1MPa,喷头最大布置间距不大于3.4m。公共娱乐场所、中庭环廊,医院、疗养院的病房及治疗区域,老年、少儿、残疾人的集体活动场所,超出水泵接合器供水高度的楼层,地下的商业场所宜选用快速响应喷头。

       (2)当选用扩展覆盖面积洒水喷头(民用建筑采用快速响应、厂房采用标准响应)时,喷头流量系数K=115,系统最不利点处喷头的最小工作压力为0.15MPa,喷头最大布置间距不大于4.2m。

       4)最大净空高度h≤8m的区域,按严重危险级I级进行设计:设计喷水强度为12L/(min·),作用面积为260,持续喷水时间为1h。

       (1)选用扩大覆盖面积洒水喷头(民用建筑采用快速响应、厂房采用标准响应)时,喷头流量系数K=115,系统最不利点处喷头的最小工作压力为0.1MPa,喷头最大布置间距不大于3m。

       (2)当选用非仓库型特殊应用喷头时,喷头流量系数K=161,系统最不利点处喷头的最小工作压力为0.1MPa,喷头最大布置间距不大于3.6m。

       5)民用建筑中最大净空高度8

       (1)中庭、体育馆、航站楼等场所:设计喷水强度为12L/(min·),作用面积为160,持续喷水时间为1h。 选用标准覆盖面积洒水喷头(快速响应),喷头流量系数K=115,系统最不利点处喷头的最小工作压力为0.1MPa,喷头最大布置间距不大于3m。

       (2)影剧院、音乐厅、会展中心等场所:设计喷水强度为15L/(min·),作用面积为160,持续喷水时间为1h。选用非仓库型特殊应用喷头,喷头流量系数K=161,系统最不利点处喷头的最小工作压力为0.1MPa,喷头最大布置间距不大于3m,最小布置间距不应小于1.8m。

       6)民用建筑中最大净空高度12

       (1)中庭、体育馆、航站楼等场所:设计喷水强度为15L/(min·),作用面积为160,持续喷水时间为1h。 选用非仓库型特殊应用喷头,喷头流量系数K=161,系统最不利点处喷头的最小工作压力为0.1MPa,喷头最大布置间距不大于3m,最小布置间距不应小于1.8m。

       (2)影剧院、音乐厅、会展中心等场所:设计喷水强度为20L/(min·),作用面积为160,持续喷水时间为1h。选用非仓库型特殊应用喷头,喷头流量系数K=161,系统最不利点处喷头的最小工作压力为0.15MPa,喷头最大布置间距不大于3m,最小布置间距不应小于1.8m。

       7)厂房建筑中最大净空高度8

       (1)制衣制鞋、玩具、木器、电子生产车间等场所,设计喷水强度为15L/(min·),作用面积为160,持续喷水时间为1h。 选用标准覆盖面积洒水喷头(特殊响应或标准响应均可),喷头流量系数K=115,系统最不利点处喷头的最小工作压力为0.15MPa,喷头最大布置间距不大于3m。

       (2)棉纺厂、麻纺厂、泡沫塑料生产车间等场所,设计喷水强度为20L/(min·),作用面积为160,持续喷水时间为1h。选用非仓库型特殊应用喷头,喷头流量系数K=161,系统最不利点处喷头的最小工作压力为0.15MPa,喷头最大布置间距不大于3m,最小布置间距不应小于1.8m。

       8)厂房最大净空高度h>12m的区域和民用建筑最大净空高度h>18m的区域、《建筑设计防火规范》GB50016第8.3.5条列举的场所:

       设置自动跟踪定位射流灭火系统。

       本项目属于《自动喷水灭火系统设计规范》GB50084附录所列的严重危险级II级场所及《建筑设计防火规范》GB50016第8.3.7条包含场所,无论其净空高度多高,均采用雨淋系统,选用开式喷头:设计喷水强度为16L/(min·m2),作用面积为260㎡,持续喷水时间为1h。
